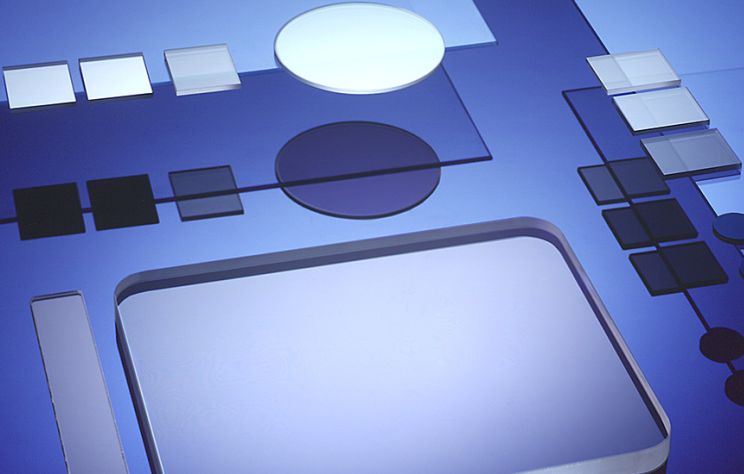

Plane und planparallele
Optiken für Ihr Unternehmen
Hohe Anforderungen – Einfache Produktlösungen. Planplatten und Planparallelplatten von MICROS Optics zeichnen sich durch hohe Präzision, geringe Oberflächenrauigkeiten und geringe Oberflächenunvollkommenheiten aus. Alle Prüfmerkmale gewährleisten und dokumentieren wir in einer streng durchgeführten Qualitätskontrolle. Hierzu stehen uns präzise Mess- und Prüfgeräte zur Verfügung.
Neben einer breiten Materialauswahl können wir mit unserem modernen Maschinenpark hochpräzise Planplatten mit sehr komplexen Geometrien und Strukturen realisieren – egal wie hoch Ihre Anforderungen dabei sind.
Haben Sie noch Fragen zu unseren Planplatten und Planparallelplatten? Wir sind gerne für Sie da.
Technische Spezifikationen
Anwendung für
Fenster, Spiegel, Laser-Fenster und -Spiegel, Filter in allen optischen Dichten, Strahlteiler, Etalons, Verzögerungsplatten oder spezielle Funktionen in Ihren Systemen
Material
Optische Gläser (von SCHOTT, OHARA …), Quarzglas, Saphir, Filtergläser, Glaskeramiken, Keramiken, Borosilikatgläser, Sondermaterialien (ZnS…)
Abmessungen
rund: Ø 0,5 mm bis 1.700 mm
rechteckig: Kantenlänge 0,5 mm bis 3.000 mm
Plattenstärke: 0,08 mm bis 120 mm; Mittendicke ± 10 µm
Ausführungen
rund, rechteckig, elliptisch, mit umlaufender Stufe oder nach Kundenwunsch
Planität
bis λ/20 PV je nach Abmessung, Material und Beschichtung
Parallelität
bis 5" je nach Abmessung
Rauigkeit
bis 0,5 nm RMS
Oberflächenfehler
bis 5/Nx0,04 nach DIN ISO 10110
Reproduzierbare Qualität erreichen
Mit hochpräziser Messtechnik
Sie benötigen eine verlässlich hohe Qualität in unseren verschiedenen Produkten der Präzisionsoptik, Sphärischen Optik oder im Bereich der technischen Gläser. Diese Qualität erreichen wir für Sie dank unserer hochwertigen Messtechnologie und Messmittel.
Auf Kundenwunsch erstellen wir Ihnen ein Prüfprotokoll mit allen geforderten Prüfmerkmalen. Alle eingesetzten Materialien werden gemäß den aktuellen Vorgaben geprüft und auf Wunsch bestätigt. Wir garantieren Ihnen eine gleichbleibend hohe Qualität!
- Visuelle Fehlerprüfung
- Winkelmessung
- Parallelitätsmessung
- Interferometerauswertung
- Rauheitsmessung
- Spektrale Reflexions- und Transmissionsmessung
Jeder Prototyp beginnt mit einer Idee.
Von der Idee bis zur Serienfertigung.
Von der Idee über die Prototypenfertigung bis hin zur Produktion sphärischer Optiken, hochpräziser Planoptiken, Technischer Gläser oder optischer Baugruppen finden wir für Sie eine effiziente Produktlösung.
Konzeption
Egal um welche herausfordernde Aufgabenstellung es geht, wir erarbeiten mit Ihnen individuell auf Sie zugeschnittene Lösungen.
Konstruktion
Konstruieren heißt, den Entwurf eines technischen Produkts so auszuarbeiten, dass seine Fertigung möglich wird. Hierzu verfügen wir über das entsprechende Know-how und das notwendige technische Equipment.
Produktion
Ihr Produkt wird nach Ihren individuellen Vorgaben in unserer Produktion gefertigt. Unsere langjährige Erfahrung und moderne Maschinen- und Anlagentechnologie sind hier Ihr großer Vorteil.
Prüfung
Alle hergestellten Komponenten durchlaufen die jeweils notwendigen Prüfungsprozesse. Die Messergebnisse werden entsprechend dokumentiert.
Lieferung
Wir liefern Ihre Komponenten sowohl in Standardverpackungen als auch in speziell auf Ihre Wünsche angepasste Sonderverpackungen.
