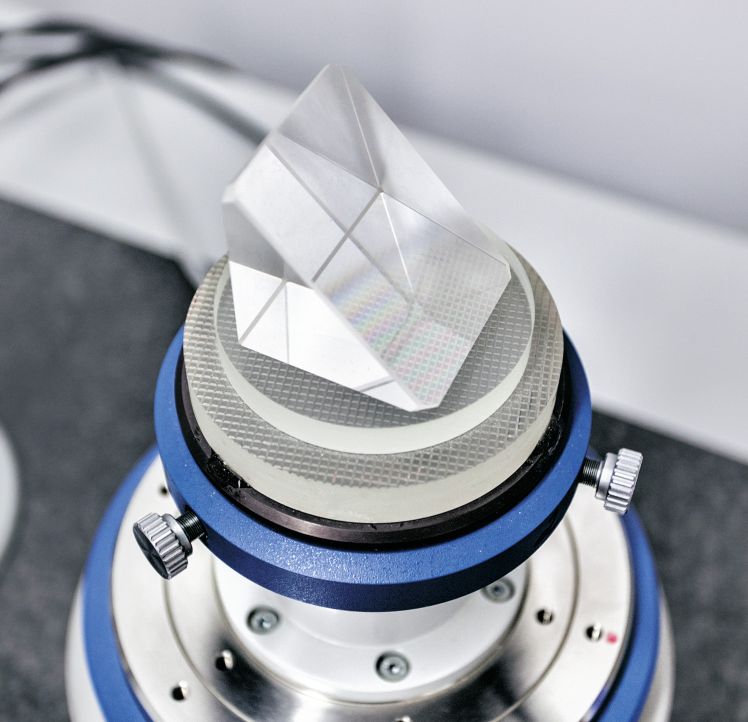

Optische Prismen und Keilprismen individuell angepasst
Hochwertige Prismen und Keilplatten
Effektive optische Leistung – Speziell nach Ihren Anforderungen fertigen wir kleine, große und hochgenaue Prismen und Keilplatten.
Für viele technische Applikationen sind präzise optische Komponenten unerlässlich. Dank unserer langjährigen Erfahrung in der Herstellung optischer Komponenten garantieren wir für Ihre Produktziele höchste Präzision. Wir beraten Sie gerne bei all Ihren individuellen Projekten.
Technische Spezifikationen
Ausführungen
Keilplatten (rund, eckig, elliptisch)
90°-Prismen, 60°-Prismen
Dachkant-Prismen
Rhomboid-Prismen
Dove-Prismen
Penta-Prismen
Kegelprismen
Sonderprismen und optische Kittgruppen auf Anfrage
Material
Optische Gläser (von SCHOTT, OHARA …), Quarzglas, Filtergläser, Glaskeramiken, Sondermaterialien
Abmessungen
1 bis 200 mm
Planität
bis λ/20 PV je nach Abmessung, Material und Beschichtung
Winkelgenauigkeit
bis ±2" je nach Abmessung
Pyramidalfehler
bis 2"
Ablenkgenauigkeit
bis ±2"
Rauigkeit
0,5 nm RMS
Oberflächenfehler
5/Nx0,04 nach DIN ISO 10110
Laser-Zerstörschwelle
20J/cm² (mit spezieller Poliertechnologie und Beschichtung)
Beschichtungen
dielektrisch und metallisch, 300 nm bis 1.600 nm, siehe Optische Schichten
Messtechnik
Reproduzierbare Qualität erreichen
Mit hochpräziser Messtechnik
Sie benötigen eine verlässlich hohe Qualität in unseren verschiedenen Produkten der Präzisionsoptik, Sphärischen Optik oder im Bereich der technischen Gläser. Diese Qualität erreichen wir für Sie dank unserer hochwertigen Messtechnologie und Messmittel.
Auf Kundenwunsch erstellen wir Ihnen ein Prüfprotokoll mit allen geforderten Prüfmerkmalen. Alle eingesetzten Materialien werden gemäß den aktuellen Vorgaben geprüft und auf Wunsch bestätigt. Wir garantieren Ihnen eine gleichbleibend hohe Qualität!
- Visuelle Fehlerprüfung
- Winkelmessung
- Parallelitätsmessung
- Interferometerauswertung
- Rauheitsmessung
- Spektrale Reflexions- und Transmissionsmessung
Jeder Prototyp beginnt mit einer Idee.
Von der Idee bis zur Serienfertigung.
Von der Idee über die Prototypenfertigung bis hin zur Produktion sphärischer Optiken, hochpräziser Planoptiken, Technischer Gläser oder optischer Baugruppen finden wir für Sie eine effiziente Produktlösung.
Konzeption
Egal um welche herausfordernde Aufgabenstellung es geht, wir erarbeiten mit Ihnen individuell auf Sie zugeschnittene Lösungen.
Konstruktion
Konstruieren heißt, den Entwurf eines technischen Produkts so auszuarbeiten, dass seine Fertigung möglich wird. Hierzu verfügen wir über das entsprechende Know-how und das notwendige technische Equipment.
Produktion
Ihr Produkt wird nach Ihren individuellen Vorgaben in unserer Produktion gefertigt. Unsere langjährige Erfahrung und moderne Maschinen- und Anlagentechnologie sind hier Ihr großer Vorteil.
Prüfung
Alle hergestellten Komponenten durchlaufen die jeweils notwendigen Prüfungsprozesse. Die Messergebnisse werden entsprechend dokumentiert.
Lieferung
Wir liefern Ihre Komponenten sowohl in Standardverpackungen als auch in speziell auf Ihre Wünsche angepasste Sonderverpackungen.
